Errechnen der neutralen Faser und neutralen Länge

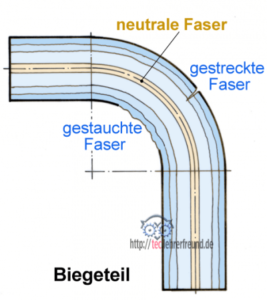

Die neutrale Faser ist die Zone, in der sich die Biegelänge beim Biegen nicht verändert. Sie liegt bei symmetrischen Querschnitten (runder, rechteckiger Querschnitt) genau in der Mitte zwischen dem äußeren und dem inneren Biegeradius.

Die Formel zur Berechnung lautet wie folgt:
Dm= Da-T
(Dm= mittlerer Durchmesser, Da= Durchmesser außen, T= Blechstärke)

Die Formel zum Errechnen der gestreckten Länge lautet:
L= Dm x pi

Und so errechnet sich der Kreisringausschnitt:
..L= Dm x pi x @ / 360°
(L= gestreckte Länge, Dm= mittlerer Durchmesser, @= Mittelpunktswinkel)
